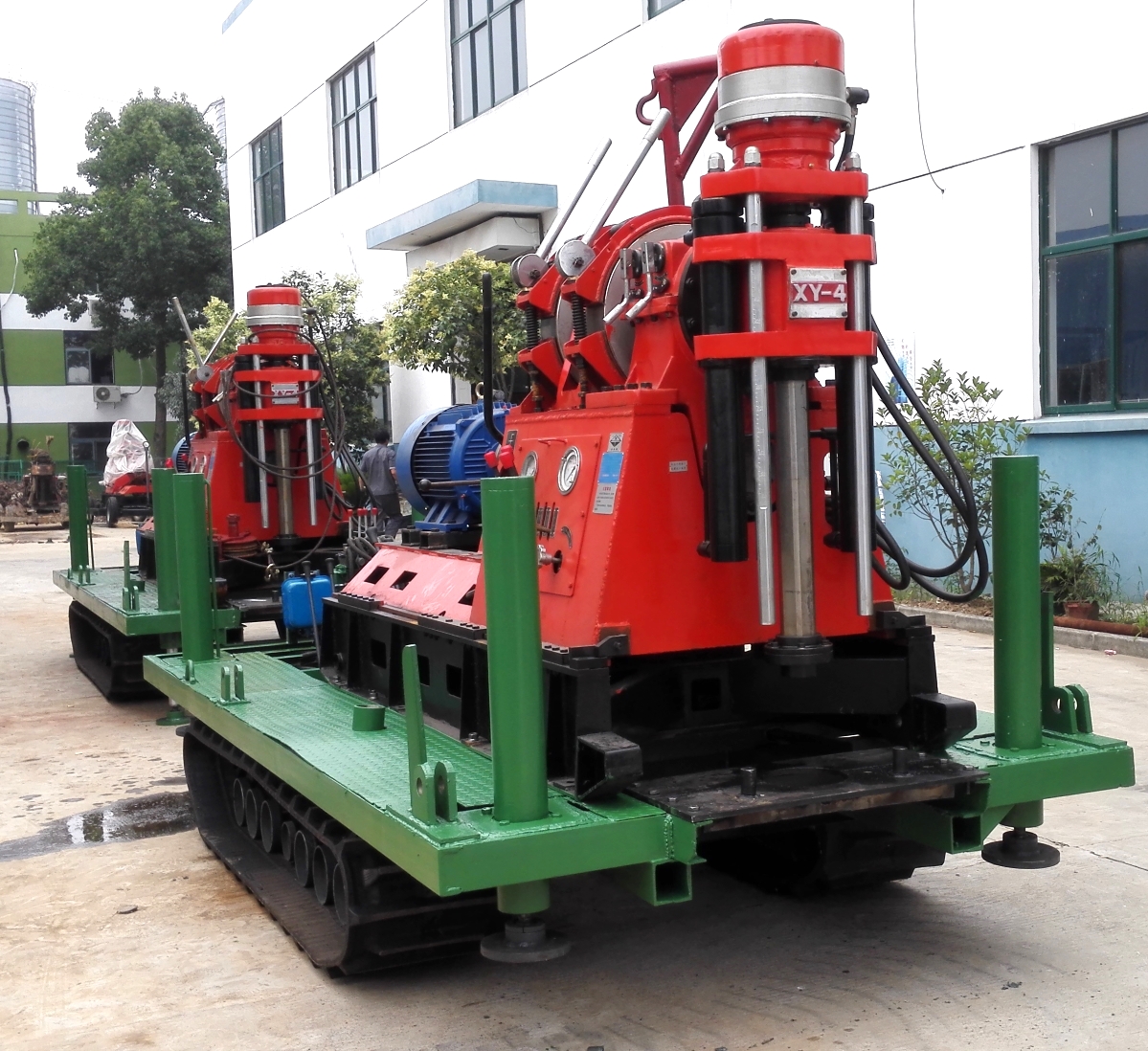

LP-8T-01型深孔鉆機履帶底盤（液壓支腿）及人字形鉆塔總成(適用于300-1500米鉆機）
一、適用范圍：該履帶底盤承載重量達8T,可以裝載各種深孔鉆機，如：GXY-2、XY-4、XY-42A、XY-44A、XY-5、XY-6等300-2000m鉆機，廣泛適用于礦山、隧道、城市、公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、大型灌漿孔、爆破孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、結構形式
鉆機機組由履帶底盤、柴油機、液壓支腿、鉆機、鉆塔組成，共同組裝在一個機架上。鉆機可以選擇柴油機或電動機、履帶底盤及液壓支腿由獨立柴油機帶動、互不干涉。
該總成裝有大型聯合收割機橡膠履帶行走機構和行走操縱系統，配套柴油機、鉆機橫梁、4組大液壓油缸調平衡支撐腿、工作平臺和鉆塔系統（2組主塔腿、2組付塔腿、起落塔裝置、雙滑輪天車、多組主付腿橫拉支撐）組成。該系列產品行走平穩，轉向靈活，采用幾型高架底盤，野外通過性能好。
三、主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用增強齒輪、箱體和軸的承載能力的設計，使變速箱所能輸出的最大功率超出原有產品的近一倍。
3、在轉向制動結構上，采用單向轉向制動代替原有的雙半軸齒輪傳動，大大降低了轉向部位的損耗程度。
4、采用濕式摩擦片制動替代因作業環境惡劣易造成制動部位漏油而失效的摩擦蹄式制動，從而使制動更為可靠。
5、起、落鉆塔為利用鉆機卷揚機帶動起降、方便可靠。
6、手柄集中，操作方便。
四、技朮規格
1、橡膠履帶底盤：理論速度 0-10(Km/h),額定牽引力 70KN,爬坡度上坡25°下坡25°，側翻角250
履帶（寬×節距×節數） 500mm×90 mm×65
履帶接地長度 2800mm 接地壓強<45KPa

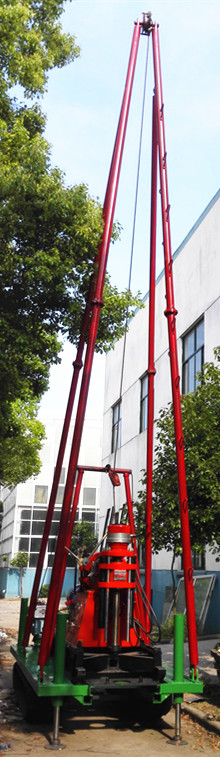

2、變速箱1600型；3、鉆塔： 10米（7-10米可選擇）。
4、外形尺寸(長*寬*高） 4700 * 2260 *2550(mm)
5、履帶底盤動力系統：1115柴油機
6、重量（不含鉆機、鉆塔） 3800(kg)
備注：直斜兩用鉆塔需要定制說明。
